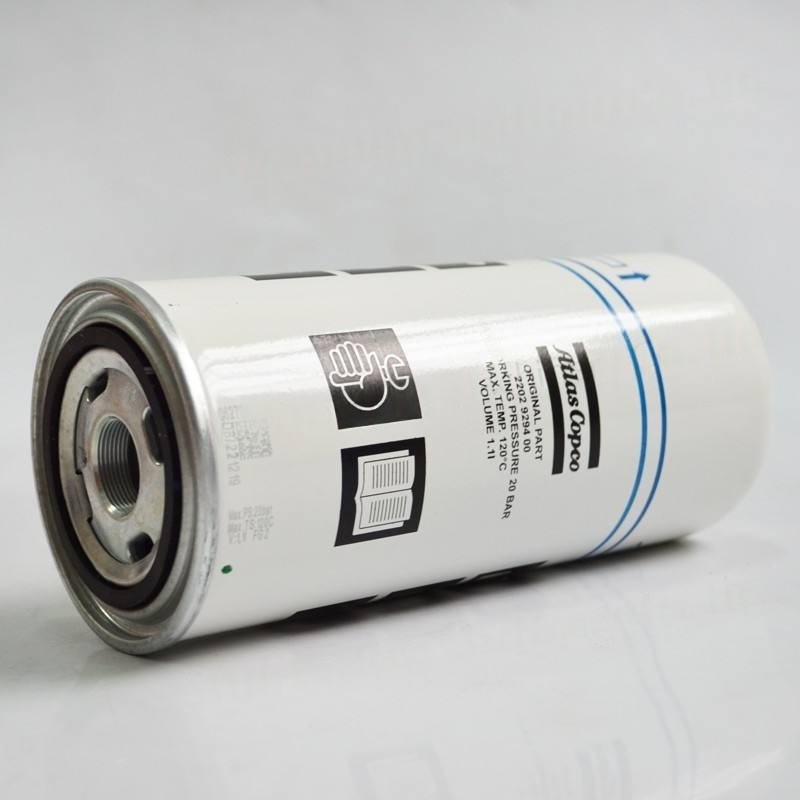

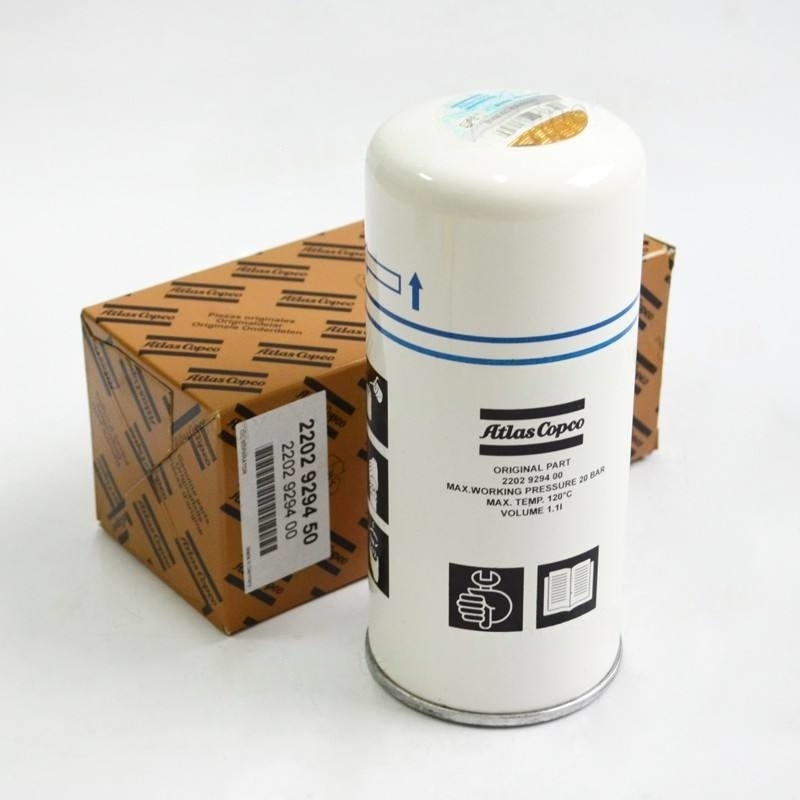

オリジナルのAtlas Copco 2903775400エアコンプレッサーオイルセパレーター

作業原則

重力の沈降：流速の減少と流れ方向の変化により、オイルとガスの混合物がオイル分離器に入った後、油滴は重力の影響下で自然に分離器の底に落ち着きます。たとえば、いくつかの単純な小さな空気圧縮機では、オイルとガソリンタンクの最初の分離は主に重力に依存しているため、大型のオイル液滴のほとんどを油とガスの混合物から分離できます。

遠心分離：油とガスの混合物を高速で回転させ、遠心力を生成することにより、密度の高い油滴が分離器の内壁に向かって投げられ、壁の表面に沿って流れ、油とガスの分離を達成します。ネジコンプレッサーのオイルガス混合物からのオイルとガスの混合物は、オイル分離器に接線方向に配置された吸気パイプから入り、タンクの内側に沿って接線方向に流れ、粗い分離のために遠心力を利用します。

フィルタリング分離：ガラス繊維フィルター材料、ポリエステル合成繊維など、特定の細孔直径のフィルター材料を使用して、オイルとガスの混合物をろ過し、フィルター材料でオイルミスト粒子を傍受し、それによってオイルとガスの分離を実現します。大まかな分離後のオイルとガスは、さらに分離するためにオイルガス分離コアに入ります。これは、この方法で達成され、細かいオイル液滴を分離します。
