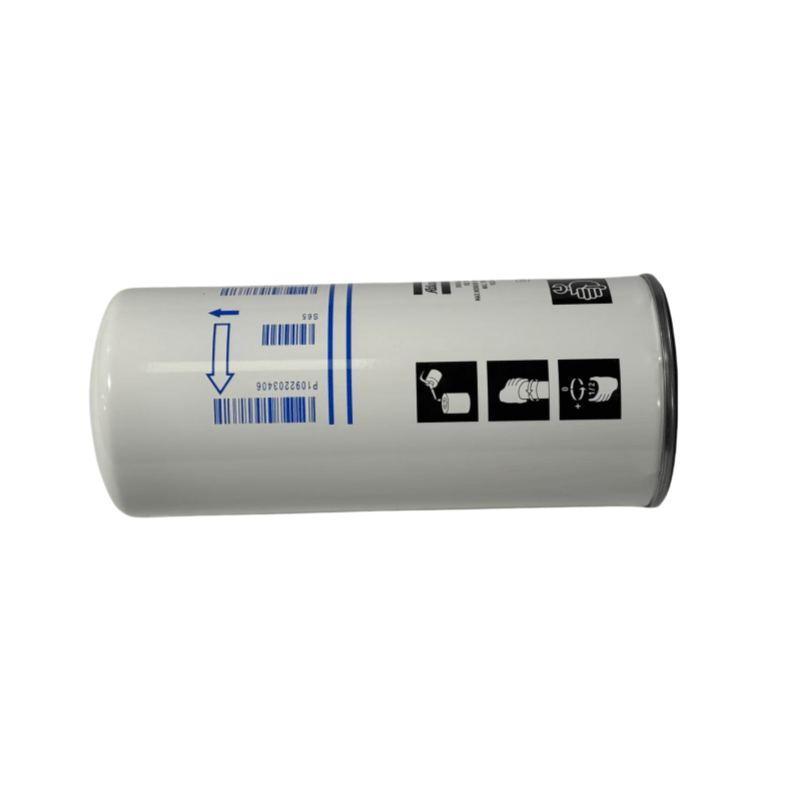

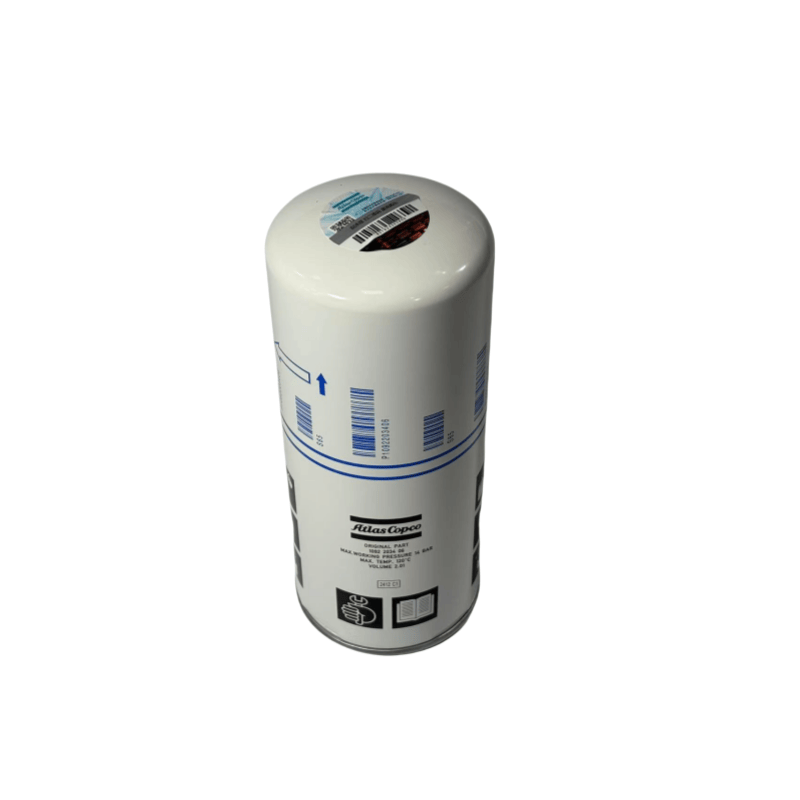

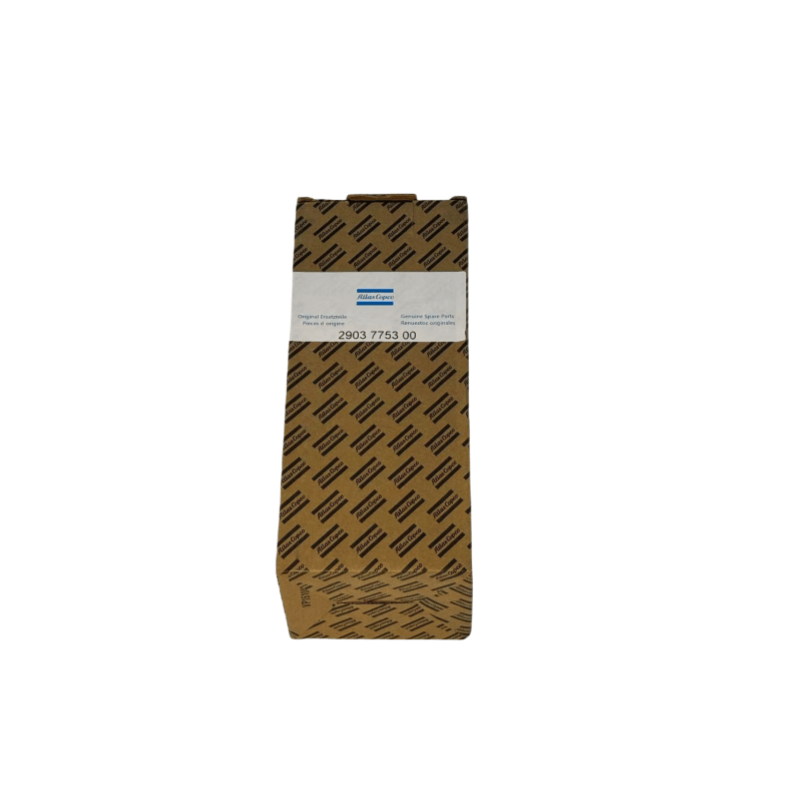

2903775300 ATLAS COPCOセパレーターオイルスペアパーツオイル注入スクリューコンプレッサーオリジナル

Atlas Copco Separator Oilスペア交換サイクル

通常の動作条件：コンプレッサーマニュアルによると、通常、2,000〜4,000時間ごとに置き換えられます（同時に潤滑油と同時に）。

重度の動作条件：環境がほこりっぽい場合、機械は長時間全負荷で動作するか、オイルが急速に劣化するため、交換間隔は1,000〜2,000時間に短縮する必要があります。

圧力差アラーム：オイルフィルターの入口と出口の間の圧力差が設定値（0.3 MPaなどなど、圧力差ゲージまたはアラーム関数が搭載されている場合）を超えると、すぐに交換する必要があります。

ニュースコンテンツ

I. ATLAS COPCOセパレーターオイルスペアのコア機能と作業原則

フィルタリング不純物

スプレーオイルスクリューコンプレッサーの操作中、潤滑油は、圧縮空気の微量ダスト、ローター摩耗によって生成された金属粒子、およびオイル酸化によって形成されたスラッジと混合されます。オイルフィルターは、内部フィルター材料を使用して、これらの不純物（通常は5〜20μmの範囲の粒子をろ過することができる）を傍受し、ローターメッシュの表面、ベアリング、その他の精密部分に入るのを防ぎ、傷や詰まりを回避します。

オイルフィルムの安定性を確保します

クリーン潤滑油は、ローターとベアリング表面に安定したオイルフィルムを形成し、摩擦損失を減らすことができます。不純物が多すぎると、オイルフィルムが容易に損傷し、ローターの押収、過熱、その他の深刻な断層につながる可能性があります。

オイルの寿命を延ばします

ろ過された潤滑油の酸化速度は遅く、置換サイクルを延長することができます（通常のオイル置換、オイルフィルターと潤滑油は通常同時に交換されます）。

作業プロセス：

潤滑油は入口からオイルフィルターに入り、ろ過のためにフィルター材料を通過し、きれいなオイルが出口からメインユニットのさまざまな潤滑点に流れ、フィルター材料内またはその表面に不純物が保持されます。オイルフィルターが詰まっていると、組み込みのバイパスバルブが自動的に開き（通常、圧力差が0.2〜0.3 MPaを超えると）、潤滑油が止まらないようにします（緊急保護を止めませんが、ろ過されていないオイルはシステムに入り、できるだけ早く交換する必要があります）。

ii。 Atlas Copco Separator Oil Spareの構造と種類

1。基本構造

フィルター材料：主流は、樹脂含浸紙フィルター材料（大きなろ過領域、高効率）であり、一部のハイエンドモデルは複合繊維フィルター材料（ガラス繊維 +ポリエステルファイバー、ろ過精度、ダスト容量のバランスなど）を使用します。過酷な労働条件では、金属メッシュフィルター材料を選択できます（再利用可能ですが、ろ過精度が低い）。

シェル：特定の圧力抵抗を備えた鉄のシートまたはエンジニアリングプラスチックシェル（通常は1.6 MPa以上、システムオイル圧力に一致します）。

バイパスバルブ：スプリングとバルブプレートで構成される主要な保護コンポーネントは、オイルフィルターが詰まっていることを確認して、潤滑油がまだ流れる可能性があります。

シーリングピース：ゴム製シーリングリング（オイルに耐性があるニトリルゴムなど）、ろ過されていないオイルが界面から漏れないようにします。

2。一般的なタイプ

フルフローオイルフィルター：メインオイル通路で直列に接続されているため、すべての潤滑油がメインユニットに入る前にろ過を通過する必要があります。これは、スプレーオイルスクリューコンプレッサー（最も広く使用されている）の主要なろ過装置です。

スプリットフローオイルフィルター：潤滑油の一部（約10％から20％）のみをフィルタリングし、通常はフルフローオイルフィルターと組み合わせて使用​​されるより高い精度（3μmより小さい不純物を除外できます）で、オイルをさらに精製する（一般的に大きなネジ圧縮機で見られる）。

iii。 Atlas Copcoセパレーター油のスペアの選択と重要なパラメーター

フィルターの精度：メインユニットの要件に従って選択され、通常は5〜10μm（精密モデルは3μmに達する可能性があります）。精度が高すぎると油抵抗が増加し、オイルポンプの流量の一致が必要です。

定格フロー：コンプレッサーの潤滑油ポンプの出力流量（50〜200 L/minなど）に一致する必要があり、滑らかなオイルの流れを確保します。

バイパスバルブの開口圧力：一般的に0.25〜0.4 MPaは、システムオイルの圧力に合わせる必要があります（早すぎるか遅すぎるかを開けないでください）。

インターフェイス仕様：スレッドインターフェイス（M20×1.5、G3/4など）またはフランジ接続は、オイルフィルターベースと一致する必要があります。

ほこり容量：オイルフィルターが収容できる不純物の総量（30〜100 gなど）、ダスト容量が大きくなるほど、置換サイクルが長くなります（メンテナンス周波数の削減）。
