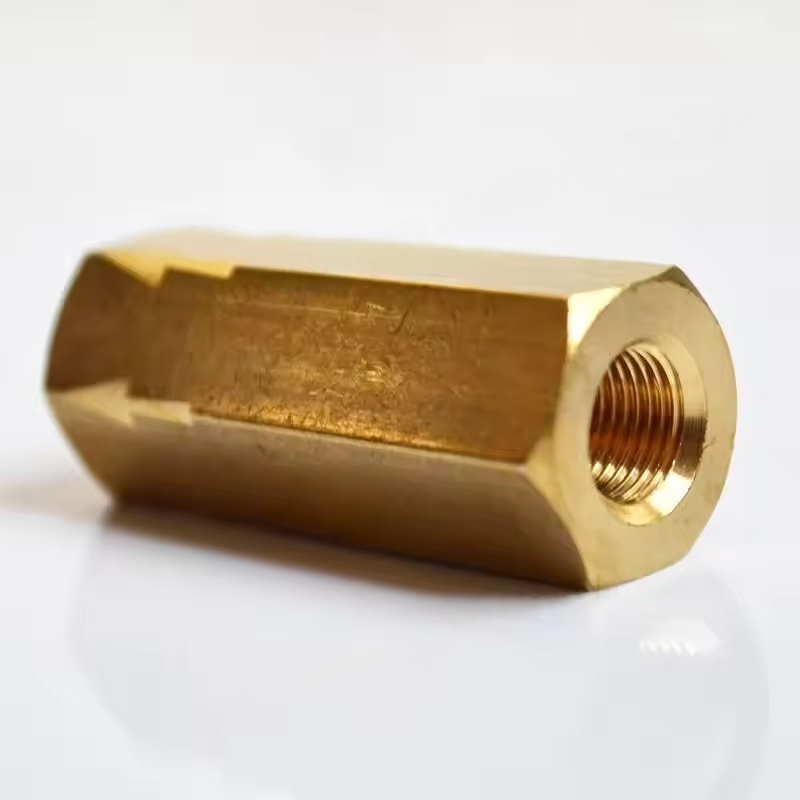

1.エアコンプレッサーの非ターンバルブアセンブリのバルブ本体
機能：アセンブリ全体の外側のシェルとして、内部コアコンポーネントに対応し、パイプラインを接続します。
材料：作業圧力と中程度の特性に基づいて選択された一般的な材料には、鋳鉄（低圧条件に適しています）、鋳鉄（中程度の圧力）、およびステンレス鋼（食品や製薬産業などの腐食性環境用）が含まれます。
構造：通常、ストレートスルーまたは右角タイプでは、滑らかな気流の通過を確保するために内部に流体チャネルがあります。
2。エアコンプレッサーの非ターンバルブアセンブリのバルブコア（バルブディスク）
機能：気流の方向を制御し、片道流のみ（エアコンプレッサーアウトレットから貯蔵タンクまたは下流のパイプラインまで）のみを可能にし、逆流れを防ぎます。
一般的なタイプ：
リフトタイプのバルブコア：バルブボディ軸に沿って上下に移動し、小径パイプラインに適した優れたシーリング性能を持っています。
スイングタイプのバルブコア：ヒンジ軸の周りを回転させることで開き、抵抗性が低く、高流量の大口径シナリオに適しています。
ボールタイプのバルブコア：ボールの自己重量またはスプリング力を介してシールし、シンプルな構造と迅速な応答があります。
材料：主に耐摩耗性の金属（真鍮、延性鉄など）で作られており、一部の高精度シナリオでは、エンジニアリングプラスチック（ポリテトラフルオロエチレンなど）を使用してシーリングパフォーマンスを向上させます。
3.エアコンプレッサーの非ターンバルブアセンブリのシーリングコンポーネント
機能：バルブコアがバルブシートと接触しているときに気密性を保証し、漏れを防ぎます。
一般的な資料：
ニトリルブタジエンゴム（NBR）：通常の空気圧縮機システムに適した良好な油抵抗性。
FluorOrubber（FKM）：高温や特別な中程度の環境に適した高温や化学腐食に耐性があります。
金属シーリング表面：高圧の高温条件に適した精密機械加工金属接触表面を通してシーリングを達成します。
4。エアコンプレッサーの非ターンバルブアセンブリのスプリング
機能：リバウンド力を提供して、バルブコアを前方のエアフローがないときにバルブシートにしっかりと接着し、シーリングを達成します。
特性：スプリングの弾力性は、システムの動作圧力に一致する必要があります - 弾力性が大きすぎると空気の流れ抵抗が増加し、あまりにも少ない場合、シーリングが不十分になる可能性があります。
材料：通常、湿気や油性環境でさびや故障を防ぐためのステンレス鋼で作られています。
5。エアコンプレッサーの非ターンバルブアセンブリのバルブシート
関数：バルブコアとシーリングペアを形成し、逆エアフローを防ぐための重要な接触面です。
機能：表面を正確に機械加工する必要があります（研磨など）バルブコアに適合することを保証するには、簡単なメンテナンスのためにバルブシートを交換できます。

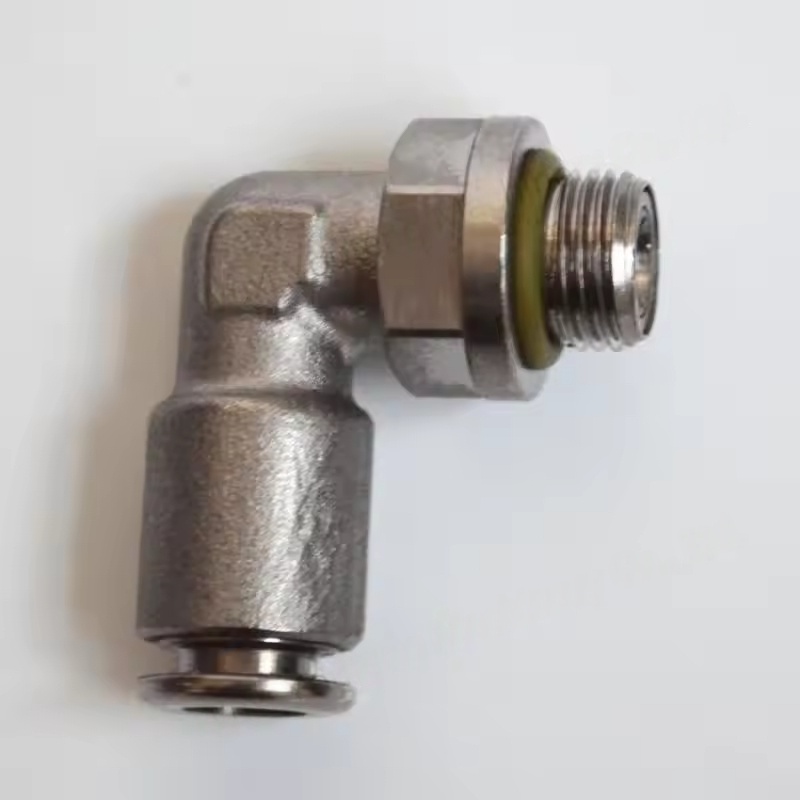

6。エアコンプレッサーの非ターンバルブアセンブリの接続インターフェイス
機能：エアコンプレッサー排気ポートを下流のパイプライン（ストレージタンク、ドライヤーなど）と接続します。
一般的な形式：
ネジ付きインターフェイス（内部スレッド /外部スレッド）：gスレッド、nptスレッドなど、小さな直径（≤dn50）に適しています。
フランジインターフェイス：大径パイプラインに適しており、しっかりした接続と強力なシーリングを提供します。
溶接インターフェイス：高圧、高振動シナリオに適しており、専門的な溶接設備が必要です。
エアコンプレッサーの非ターンバルブアセンブリのコア関数
バックフローを防ぐ：貯蔵タンクの圧縮空気が停止時に空気圧縮機のメインユニットに流れ込むのを防ぎ、メインユニットの逆回転を避けたり、シリンダーに押し込まれたりする潤滑油の潤滑油を避けます。
システムの保護：下流の機器（乾燥機、フィルターなど）から凝縮水または不純物を防止し、空気コンプレッサーに流れ込み、故障のリスクを減らします。
システム圧力の維持：シャットダウン後に貯蔵タンクの圧力の安定性を保証し、エアコンプレッサーの頻繁な起動を避けます。
