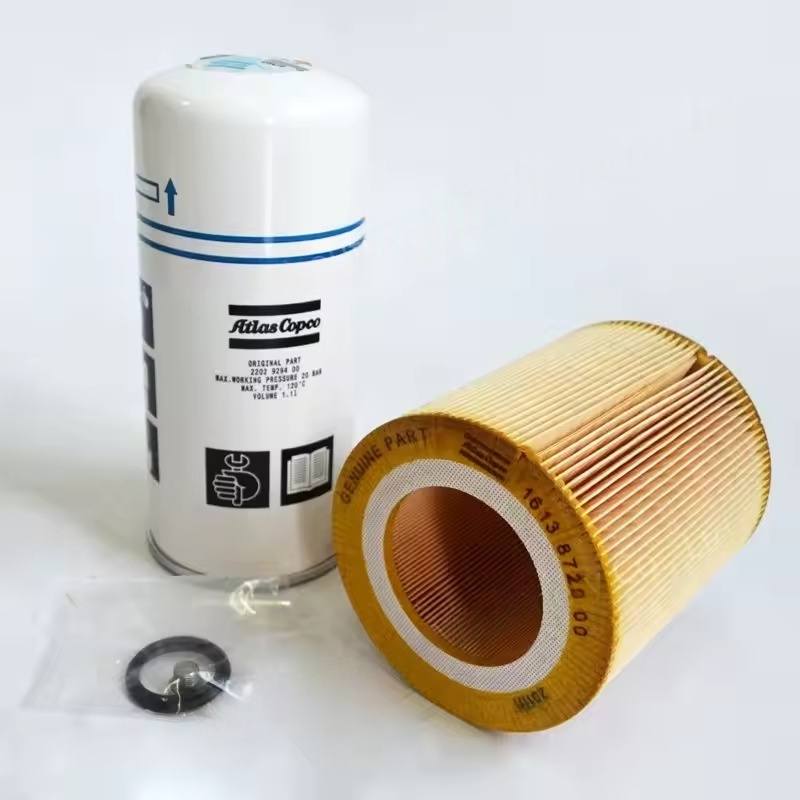

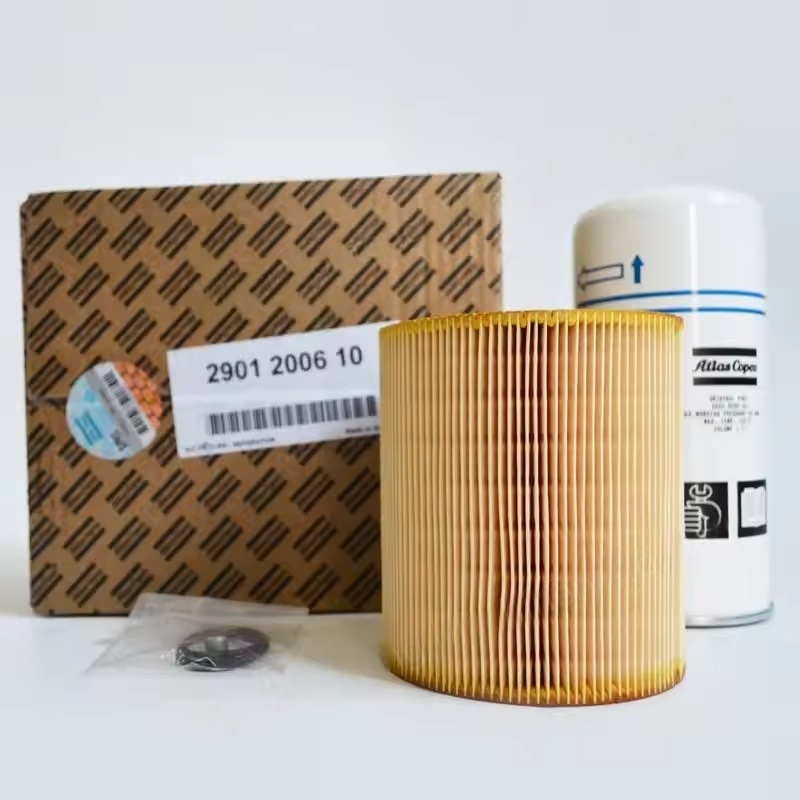

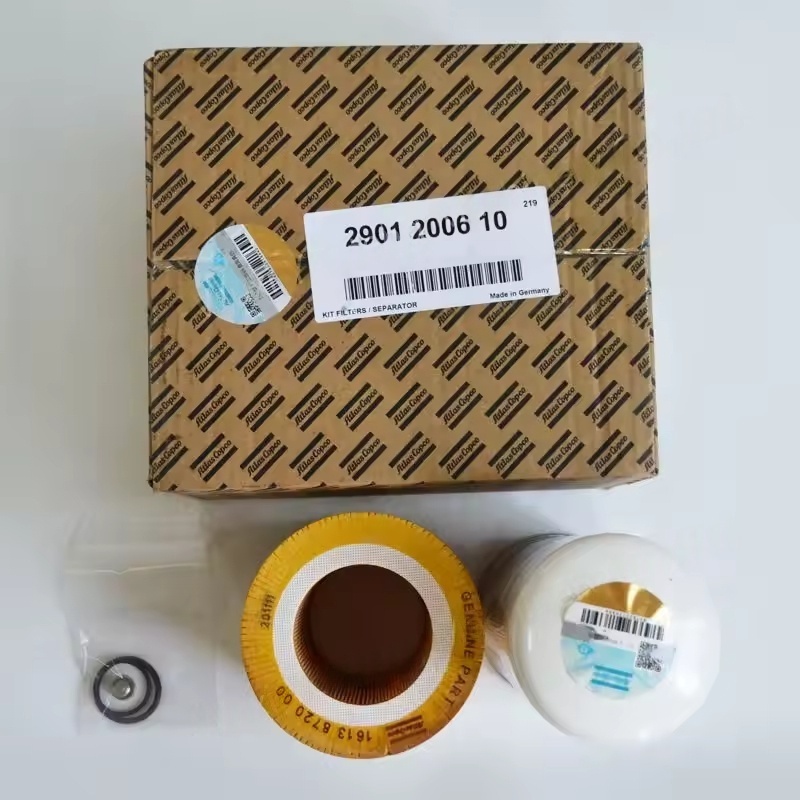

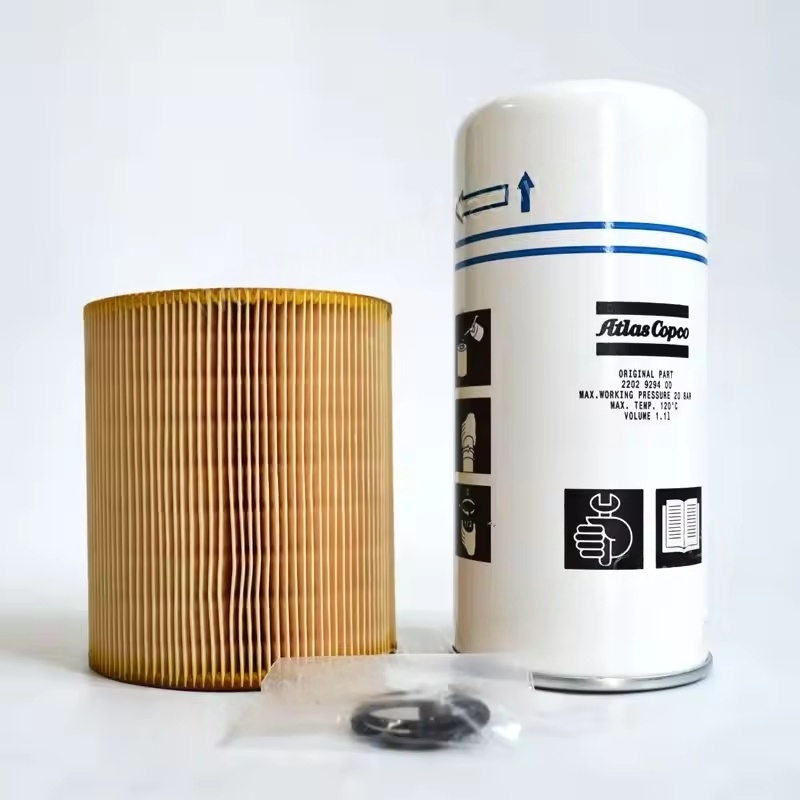

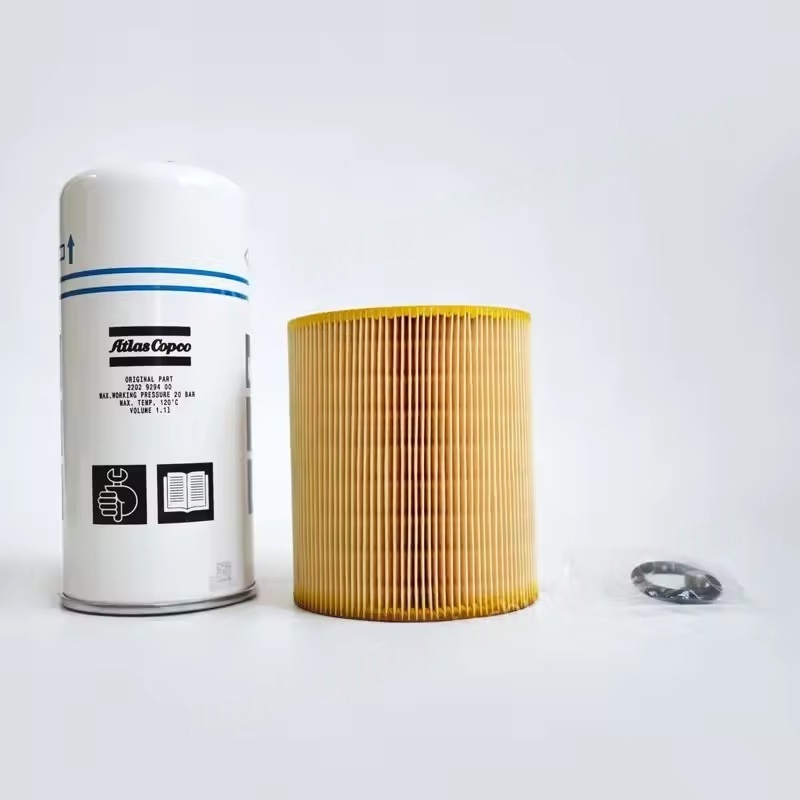

2901200610オイルフィルターATLAS COPCOエアコンプレッサーキットフィルターセパレーター1625426100オリジナル

I. Atlas Copcoエアフィルターコンポーネント

エアフィルターは、入ってくる空気からほこり、粒子、水分、その他の不純物を除去し、空気圧縮機の本ユニット（ネジ、ピストンなど）に入るのを防ぎ、内部部品の摩耗、詰まり、または腐食を回避し、その後の処理装置の負担を軽減するために使用されます。

主なコンポーネント：

フィルターハウジング（アウターシェル）

金属または高強度のプラスチックで作られており、特定のシーリングと圧力耐性の特性があり、内部フィルター要素を保護し、気流をスムーズに導きます。通常、インレットとアウトレットのインターフェイスがあり、一部は圧力差指標を装備しています（フィルター要素の交換を思い出させるため）。

フィルター要素

材料：一般に紙、織物、ガラス繊維、または金属メッシュで作られており、異なる材料は異なるろ過精度（一般的に数マイクロメートルから数十マイクロメートルまで）を持っています。

構造：主に折り畳まれたまたは円筒形で、ろ過領域を増やし、サービス寿命を延長します。

機能：傍受と吸着を通じて、固体粒子と空気中の水分を捕獲すると、ろ過効率は空気摂取品質に直接影響します。

シーリングパーツ

ゴム製シーリングリングなど、フィルターハウジングとフィルターエレメントの間、フィルターハウジングと空気コンプレッサーの空気摂取量の間のシールを確保し、ろ過されていない空気がシステムに直接入るのを防ぎます。

補助コンポーネント

一部のフィルターには、保護カバー（雨水や破片が入るのを防ぐため）、排水バルブ（フィルターハウジング内の凝縮水を排出するため）、または差圧スイッチ（フィルター要素が詰まっているときにアラームをトリガーする）が装備されています。

ii。 Atlas Copcoオイルフィルターコンポーネント（コアとしてオイルガスセパレーターを含む）

空気圧縮機が動作しているとき、潤滑油は圧縮空気と混合されます（特にオイル注入空気圧縮機の場合）。オイルフィルターコンポーネントのコア機能は、オイルを圧縮空気から分離し、排出された圧縮空気に標準を満たすオイル含有量（通常は3 ppm以下）を保証し、同時にリサイクルのために潤滑油を回収することです。

主なコンポーネント：

オイルガス分離タンク

金属圧力容器は、圧縮空気と潤滑油の混合物がタンクに入った後、最初は体積膨張、遠心力などを通じて分離され（粗い分離）、重力のために大きな油滴が底に落ちます。

オイルガス分離フィルター要素

材料：小さなオイル液滴を吸着できる疎水性特性を備えた、多層複合フィルター材料（ガラス繊維、ポリエステル繊維など）。

機能：分離された圧縮された空気で微妙なろ過を行い、拡散と傍受原理を介して、マイクロメートルサイズのオイル液滴を大きな油滴に凝縮し、オイルタンクに戻します。

パフォーマンス指標：分離効率（圧縮空気の品質に直接影響する）、ダスト保持能力（サービス寿命の決定）、圧力差（フィルター要素が詰まったときに増加し、タイムリーな交換が必要です）。

オイルリターンシステム

返品オイルパイプ：分離された潤滑油を分離タンクの底から導き、エアコンプレッサーメインユニット（ネジ圧縮チャンバーなど）に戻し、燃料消費量を減らします。

返品オイルチェックバルブ：コンプレッサーが停止したときに潤滑油の戻りを防ぎ、次のスタートアップ中にオイルスプレーを避けます。

安全性と監視コンポーネント

安全バルブ：分離タンクの圧力が制限を超えて圧力を自動的に放出し、機器を保護します。

オイルレベルのミラー /センサー：オイルタンクのオイルレベルを監視して、通常の潤滑システムの供給を確保します。
