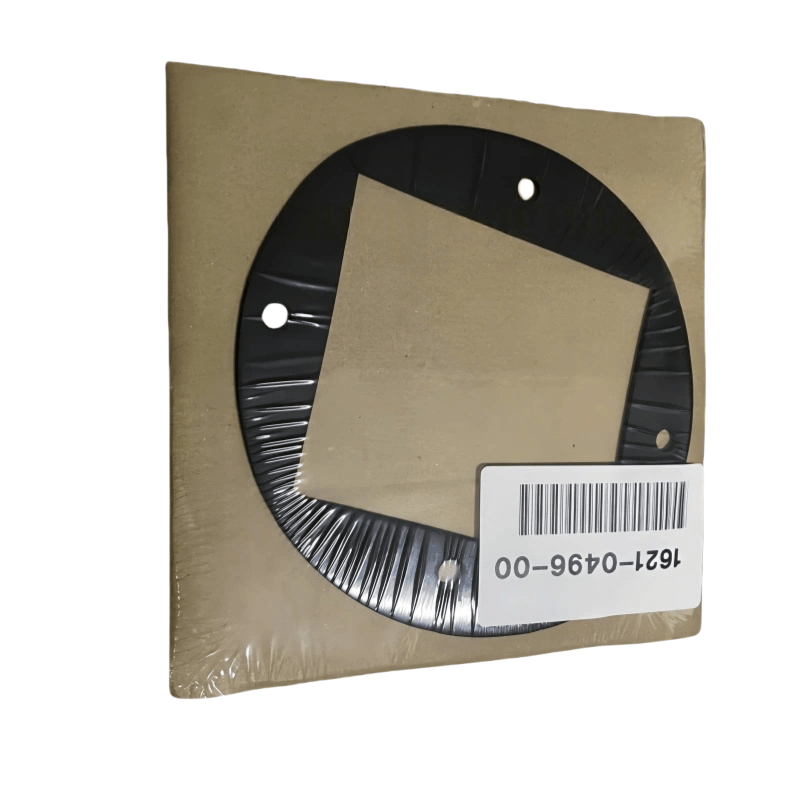

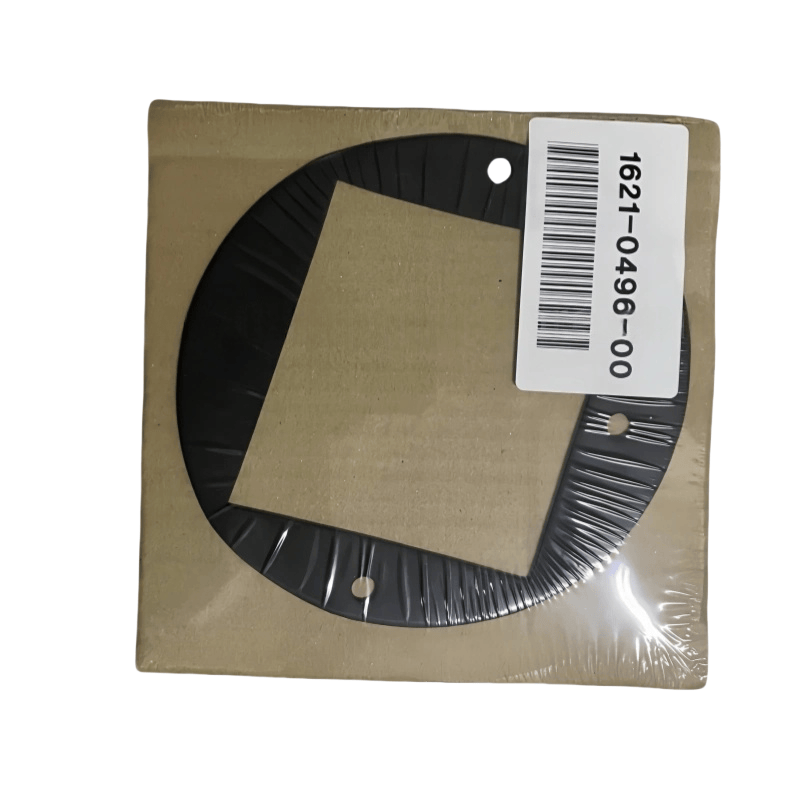

Atlas Copco 1621049600エアコンプレッサーガスケットオリジナル

Atlas Copco 1621049600メイン機能

シーリングとリーク予防：独自の変形（弾性またはプラスチック）を通じて、2つの交配面の微視的な不均一性を満たし、圧縮空気の漏れ、フランジからの潤滑油、端カバー、パイプ界面などを防ぎます。

バッファリングと保護：接続コンポーネント（金属や金属など）間の直接的な摩擦と振動衝撃を減らし、接触面を傷や粉砕から保護します。

補償ギャップ：製造エラー、アセンブリの逸脱、または温度の変動によって引き起こされる交配面でのギャップの変化を吸収し、安定したシーリング効果を維持します。

均一な力分布：ボルトまたはファスナーの圧力を交配表面に均等に分布させ、成分の変形を引き起こす過度の局所応力を回避します。

一般的なタイプとアプリケーションシナリオ

材料と構造に基づいて、主に次のカテゴリに分かれています。

ゴムガスケット

材料：ニトリルゴム（油に耐性）、フッ素ゴム（高温に耐性、化学腐食）、シリコンゴム（高温および低温に耐性）など。

機能：良好な弾力性、優れたシーリング性能、低圧（1MPA以下）、通常の温度または中温度シナリオに適しています。

アプリケーション：オイルクーラーインターフェイス、ウォーターパイプジョイント、低圧フランジ交配面、観測ウィンドウシールなど。

金属ガスケット

材料：銅、アルミニウム、低炭素鋼、ステンレス鋼などタイプ：

フラットワッシャー：シーリングを強化し、圧力を分配するために、金属成分のジョイント表面に使用されます。

ギアワッシャー：表面にリング型の歯があり、中型および高圧シナリオに適した歯の変形を通して密閉を達成します。

ウェーブワッシャー：一定の弾力性があり、振動を起こしやすい領域に適したギャップの変化を補うことができます。

アプリケーション：高圧シリンダーボディフランジ、オイルガスセパレーターエンドカバー、メインシャフトシーリングシートなど、高圧エリア。

複合ワッシャー

構造：ゴム、アスベスト、またはグラファイトシーリング材料で覆われた金属フレームワーク（銅、ステンレス鋼など）は、金属の強度と非金属のシーリング性能のバランスをとります。

特徴：高圧耐性（最大10MPA以上）、高温耐性、複雑な労働条件に適しています。

アプリケーション：ネジマシンのメインカバー、高圧バルブフランジ、オイルガスセパレーターとシリンダー間の接続部品。

アスベスト /非アスベストワッシャー

材料：アスベスト（従来の材料、環境上の懸念のために徐々に交換された）またはラバーと組み合わせたアスベスト繊維（ガラス繊維、アラミド繊維など）。

特徴：優れた熱抵抗（-50℃〜200℃）、低コスト、中および低圧シーリングに適しています。

アプリケーション：古いピストンマシンシリンダーカバー、排気パイプフランジなど。

重要なパラメーターと選択

サイズパラメーター：内径、外径、厚さは、接続部分のボルト穴とフランジの寸法と厳密に一致する必要があります。

作業圧力：低圧（1MPA以下）は、ゴムまたは非アスベストワッシャーを選択できます。中程度および高圧（1〜10mpa）は、金属ワッシャーまたは複合ワッシャーを選択する必要があります。

作業温度：通常の温度（-20℃〜80）は、ニトリルラバーワッシャーを選択できます。高温（80年〜200）は、FluorOrubber、金属、またはグラファイトの複合洗浄液を選択する必要があります。

メディアの互換性：オイル耐性シナリオ用のニトリルゴムなど、腐食耐性シナリオ用のニトリルゴムなど、接触メディア（空気、潤滑油、クーラントなど）と一致します。

インストールとメンテナンスポイント

インストール前の準備：

油の汚れ、錆、関節の表面のバリをきれいにし、表面が平らできれいであることを確認します。

洗濯機に亀裂、損傷、または老化（硬化したゴム製ワッシャーなど）があり、資格のないものを使用しないかどうかを確認してください。

正しいインストール：

ワッシャーを中央に配置して配置する必要があります。シーリング表面の完全なカバレッジを確保し、局所的な漏れを引き起こすオフセットを避けてください。

ボルトを締めるときは、均一な力（対角線シーケンス）を塗り、洗濯機を押しつぶす可能性のある締め切りや、密閉が不十分になる可能性のある触手を避けてください。

金属洗濯機を設置する前に、少量のシーラント（シリコンシーラントなど）を塗り、シーリング効果を強化します（作業条件によっては必要ありません）。
