1320604630 アトラスコプコ

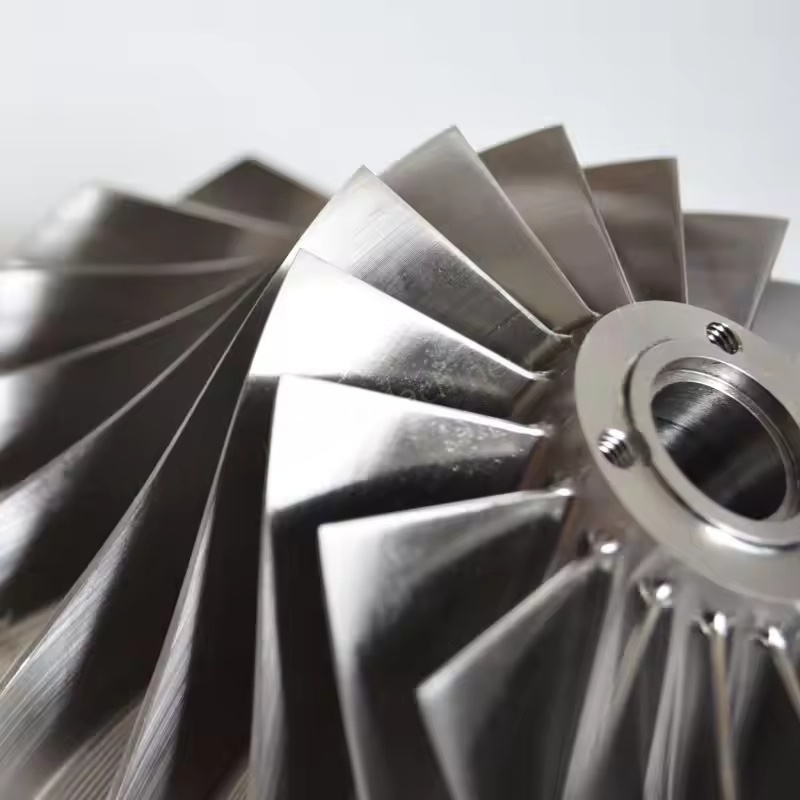

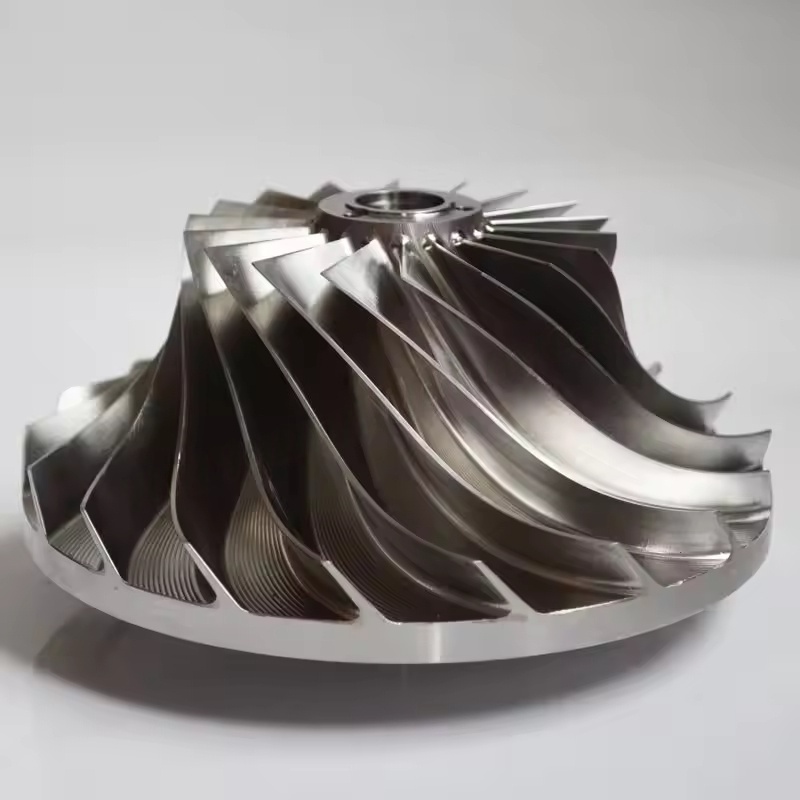

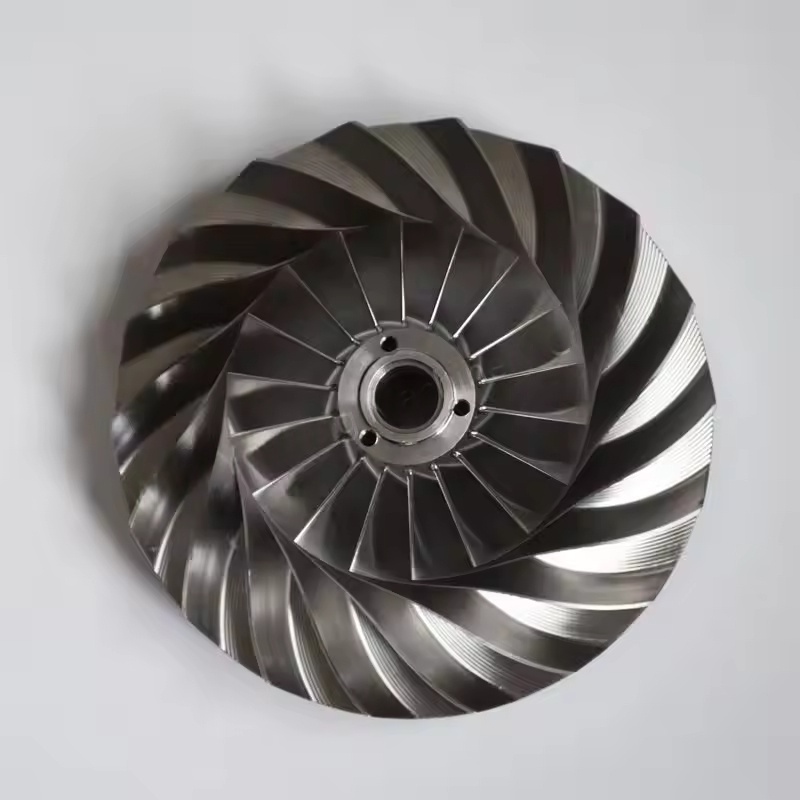

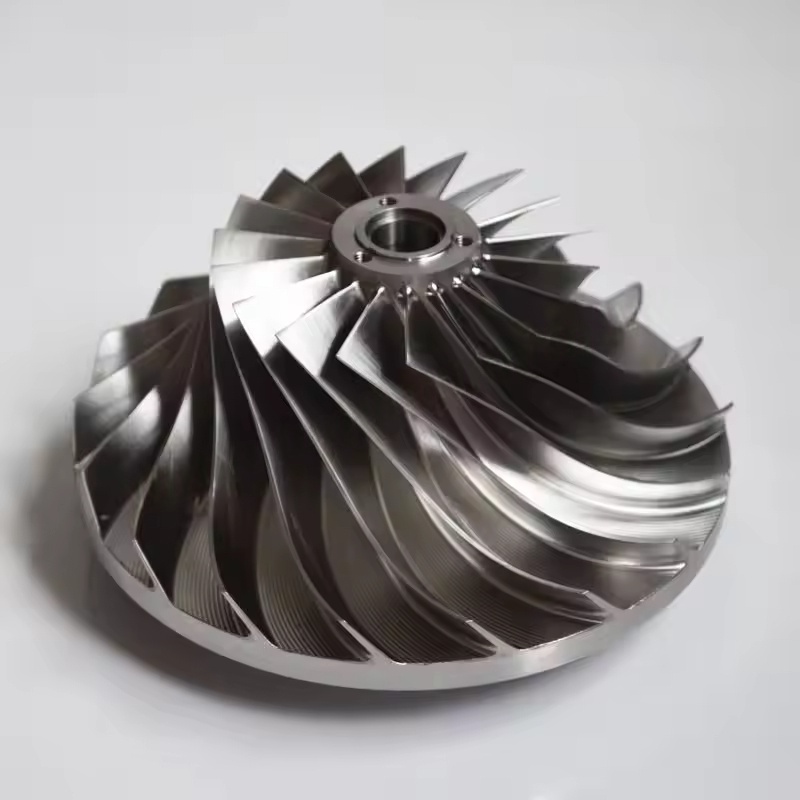

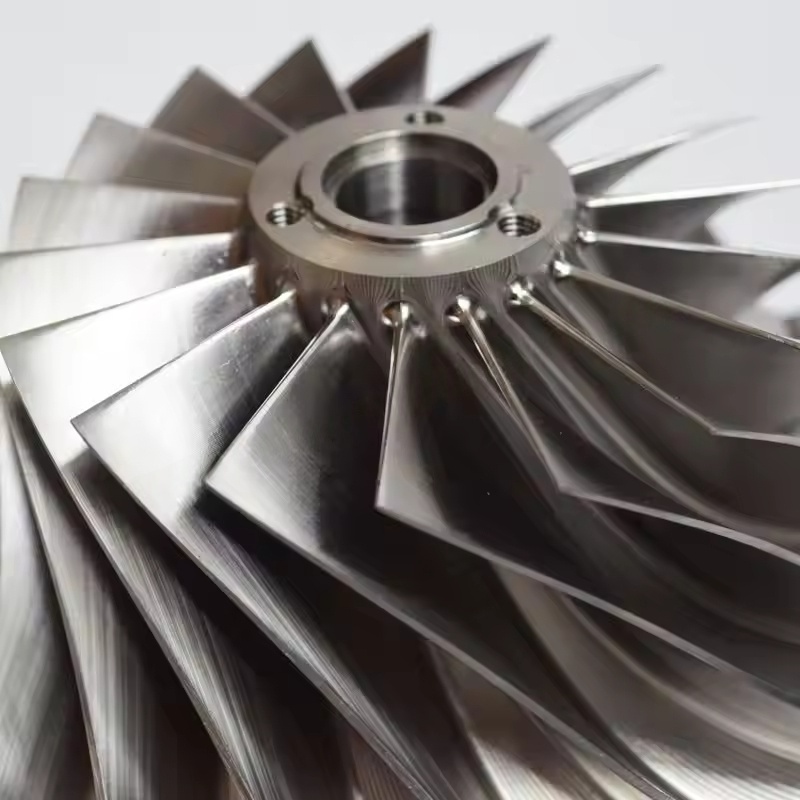

アトラスコプコの遠心エアコンプレッサーのウォームギアホイールタイプのインペラ。 1. コア機能

インペラは高速 (通常、毎分数千から数万回転) で回転し、遠心力を利用してインペラに入る空気を加速して圧縮し、機械エネルギーをガスの運動エネルギーと圧力エネルギーに変換します。これが空気圧縮を実現するための重要なリンクです。遠心式エアコンプレッサの多段圧縮構造では、ガス圧力を徐々に目標値まで高めるために、インペラにディフューザやベンドなどを組み合わせる必要があります。

2. 高アルミ羽根車の特性

材料の利点：高強度アルミニウム（航空宇宙グレードのアルミニウムなど）で作られており、低密度、軽量の特性を備えており、インペラの回転時の慣性力と軸負荷を大幅に低減し、エネルギー損失を低減し、中圧および低圧、中速の作業条件に適しています。

加工性能：アルミニウムは形状への加工が容易で、複雑な翼面デザイン（後方湾曲翼など）を実現でき、空気流路の最適化、流量損失の低減、圧縮効率の向上が可能です。

アプリケーションシナリオ: 中出力および低出力の遠心式エアコンプレッサー、または機器の軽量化とエネルギー消費制御に対するより高い要件があるシナリオでよく使用されます。

3. 金属インペラの特性

材質の選択：高張力合金鋼（クロムモリブデン鋼、ニッケル基合金など）やチタン合金が主に使用され、高温高圧耐性、機械強度、耐疲労性に優れ、アルミニウムよりもはるかに高く、より高い回転応力に耐えることができます。

作業条件への適応性: 高い回転速度と高い圧縮比を備えた大型の遠心式エアコンプレッサー、または高温の媒体温度と微量不純物が含まれる産業環境 (化学産業や電力産業など) に適しており、過酷な機械的負荷や熱的負荷に長期間耐えることができます。

安定性：金属材料は剛性が高く、高速回転時の振動抑制能力が高いため、ユニットの騒音を低減し、ベアリングなどの関連部品の寿命を延ばすことができます。

4. 設計と製造の特徴

空力の最適化: インペラのブレードの形状 (前傾、後屈、ラジアルなど)、入口と出口の角度、ホイール直径などはすべて流体力学 (CFD) シミュレーションによって最適化され、スムーズな空気の流れを確保し、渦流と衝撃損失を軽減し、断熱効率を向上させます。

精密加工：5軸リンケージ加工や全面鍛造などを採用し、羽根車の寸法精度や動バランス性能を確保し、質量分布の不均一による基準を超える振動を回避し、安全な運転を確保します。

腐食処理：一部の金属インペラ表面には、耐食性と耐摩耗性を高めるためにクロムメッキ、セラミックスプレーなどが施されており、水分含有量が高い、またはわずかに腐食性のある圧縮空気環境に適しています。
